Anleitung: LED Klingel anschließen

Anschließen einer MOCAVI Ring mit LED-Taster

Die MOCAVI Ring-Klingelplatte mit LED hat vier Kontakte. Ihre Hausleitung kann zwei, drei oder vier Drähte haben. In dieser Anleitung wird erklärt, an welche Kontakte die Drähte angeschlossen werden und wie mit den übrigen Kontakten umzugehen ist.

Sicherheitshinweis

Lassen Sie die MOCAVI Ring von einem fachkundigen Elektriker installieren. Anschlusspläne dienen nur der Information. MOCAVI übernimmt keine Haftung für Schäden durch unsachgemäße Handhabung oder Nichtbeachtung dieser Anleitung.

Anschlüsse des MOCAVI-Klingeltasters

Die vier Anschlüsse auf der Unterseite des Klingelknopfs sind wie folgt unterteilt:

Zwei gegenüberliegende Anschlüsse mit der Beschriftung AC: Verbinden den Klingelknopf mit dem Klingelsystem.
Zwei gegenüberliegende Anschlüsse mit der Beschriftung L: Zuständig für das LED-Licht.

Elektromechanischer oder elektronischer Gong?

Für optimale Ergebnisse sollte das Klingelsystem über einen Trafo verfügen und mit einem elektromechanischen Gong ausgestattet sein (Ton durch Hammer und Klangschalen erzeugt).

Der Klingeltaster kann auch an einen elektronischen Gong angeschlossen werden (Melodie über Lautsprecher). In diesem Fall sollte die LED-Ringbeleuchtung nicht angeschlossen werden, da der geringe LED-Strom den Gong in Dauerbetrieb versetzen könnte.

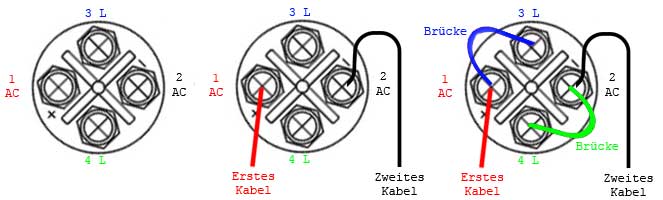

Möglichkeit Nr. 1: Vier Kontakte und zwei Drähte

Zunächst einmal brauchen Sie drei Dinge:

1. Die MOCAVI Ring

2. Einen kleinen Schraubenzieher

3. Zwei kleine Stückchen Kabel, von denen jeweils der Anfang und das Ende von der Isolierung befreit sind. Sie dienen als Brücke.

So schließen Sie den Klingeltaster an:

1. Lockern Sie die Schrauben mit Ihrem Schraubenzieher. Drehen Sie sie nicht ganz heraus.
2. Befestigen Sie den ersten Draht (in unserem Beispiel rot) an einem der beiden AC-Pole, indem Sie ihn in die Öffnung am unteren Ende des Stifts schieben. Mit welchem AC-Pol Sie beginnen ist egal.
3. Nun befestigen Sie den anderen Draht (im Beispiel schwarz) am zweiten AC-Pol.
4. Befestigen Sie nun das erste kleine Kabelstückchen (im Beispiel blau) als Brücke am ersten AC-Pol und am ersten L-Pol.
5. Jetzt verbinden Sie mit dem zweiten kleinen Stück (im Beispiel grün) den anderen AC-Pol mit dem zweiten L-Pol.
6. Drehen Sie die Schrauben wieder fest.

Auf diese Weise ist das Licht der LED mit dem Strom verbunden und der Stromkreislauf geschlossen. Ihre MOCAVI Ring mit LED-Beleuchtung sollte jetzt einsatzbereit sein.

Button label

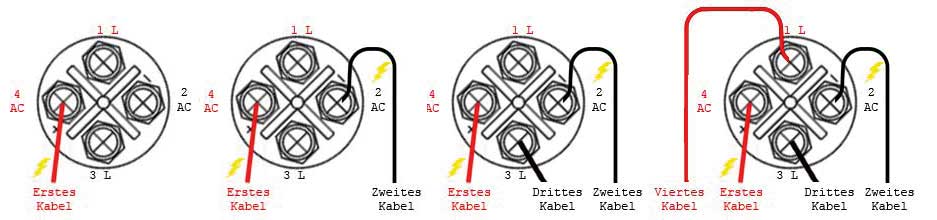

Möglichkeit Nr. 3: Vier Kontakte und vier Drähte

Bei dieser Variante benötigen Sie drei Dinge:

1. Die MOCAVI Ring
2. Einen kleinen Schraubenzieher
3. Einen Stromprüfer

Bei vier Drähten muss zunächst festgestellt werden, welche zwei Drähte für die Klingel notwendig sind. Mit dem Stromprüfer können Sie testen, welche Drähte gemeinsam den Kontakt schließen. Damit ein Kontakt geschlossen werden kann, benötigen man eine + und eine – Leitung. Im Niederspannungsbereich sind in den meisten Fällen die + Leitungen rot oder violett und die – Leitungen schwarz oder blau ummantelt.

1. Lockern Sie zunächst die Schrauben mit dem Schraubenzieher. Drehen Sie sie nicht ganz heraus.
2. Befestigen Sie die für die Klingel benötigte + Leitung (in unserem Beispiel rot mit Blitz-Symbol) an einem der beiden AC-Pole, indem Sie sie in die Öffnung am unteren Ende des Stifts schieben. Mit welchem AC-Pol Sie beginnen ist egal.
3. Nun befestigen Sie die für die Klingel benötige – Leitung (im Beispiel schwarz mit Blitz-Symbol) am zweiten AC-Pol.
4. Verbinden Sie nun den dritten Draht (im Beispiel rot) mit einem L-Pol. Auch hier ist es egal, welchen Pol sie verwenden.
5. Der vierte Draht (im Beispiel schwarz) kommt in den zweiten L-Pol.
6. Drehen Sie die Schrauben wieder fest.

Nun sollte Ihre MOCAVI Ring mit LED-Beleuchtung einsatzbereit sein.
Sollten Sie weitere Fragen haben, helfen wir ihnen gerne unter der Nummer 0561 5298960 weiter.

Button label

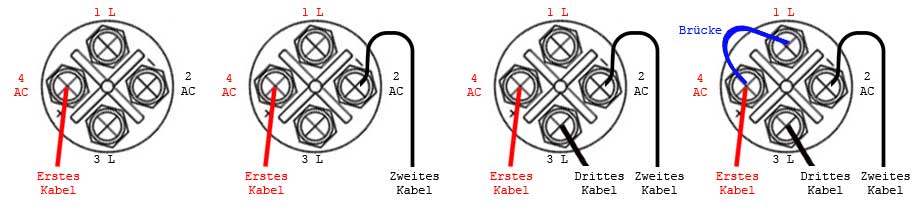

Möglichkeit Nr. 2: Vier Kontakte und drei Drähte

Auch hier benötigen Sie wieder drei Dinge:

1. Die MOCAVI Ring
2. Einen kleinen Schraubenzieher
3. Ein kleines Stück Kabel, an dem jeweils der Anfang und das Ende von der Isolierung befreit ist.

Bei dieser Variante müssen Sie zunächst die + und – Leitungen voneinander unterscheiden. Im Niederspannungsbereich sind in den meisten Fällen die + Leitungen rot oder violett und die – Leitungen schwarz oder blau ummantelt.

1. Lockern Sie die Schrauben mit Ihrem Schraubenzieher. Drehen Sie sie nicht ganz heraus.
2. Befestigen Sie die + Leitung (in unserem Beispiel rot) an einem der beiden AC-Pole, indem Sie sie in die Öffnung am unteren Ende des Stifts schieben. Mit welchem AC-Pol Sie beginnen ist egal.
3. Nun befestigen Sie einen der beiden – Drähte (im Beispiel schwarz) am zweiten AC-Pol.
4. Als nächstes muss der zweite – Draht (im Beispiel ebenfalls schwarz) an einem L-Pol befestigt werden.
5. Verwenden Sie nun das kleine Kabelstückchen (im Beispiel blau) als Brücke zwischen dem AC-Pol, der mit dem + Draht verbunden ist, und dem zweiten L-Pol, der bisher noch nicht verbunden ist.
6. Drehen Sie die Schrauben wieder fest.

Nun ist das Licht der LED mit dem Strom verbunden und der Stromkreislauf ist geschlossen. Ihre MOCAVI Ring mit LED-Beleuchtung sollte jetzt einsatzbereit sein.
